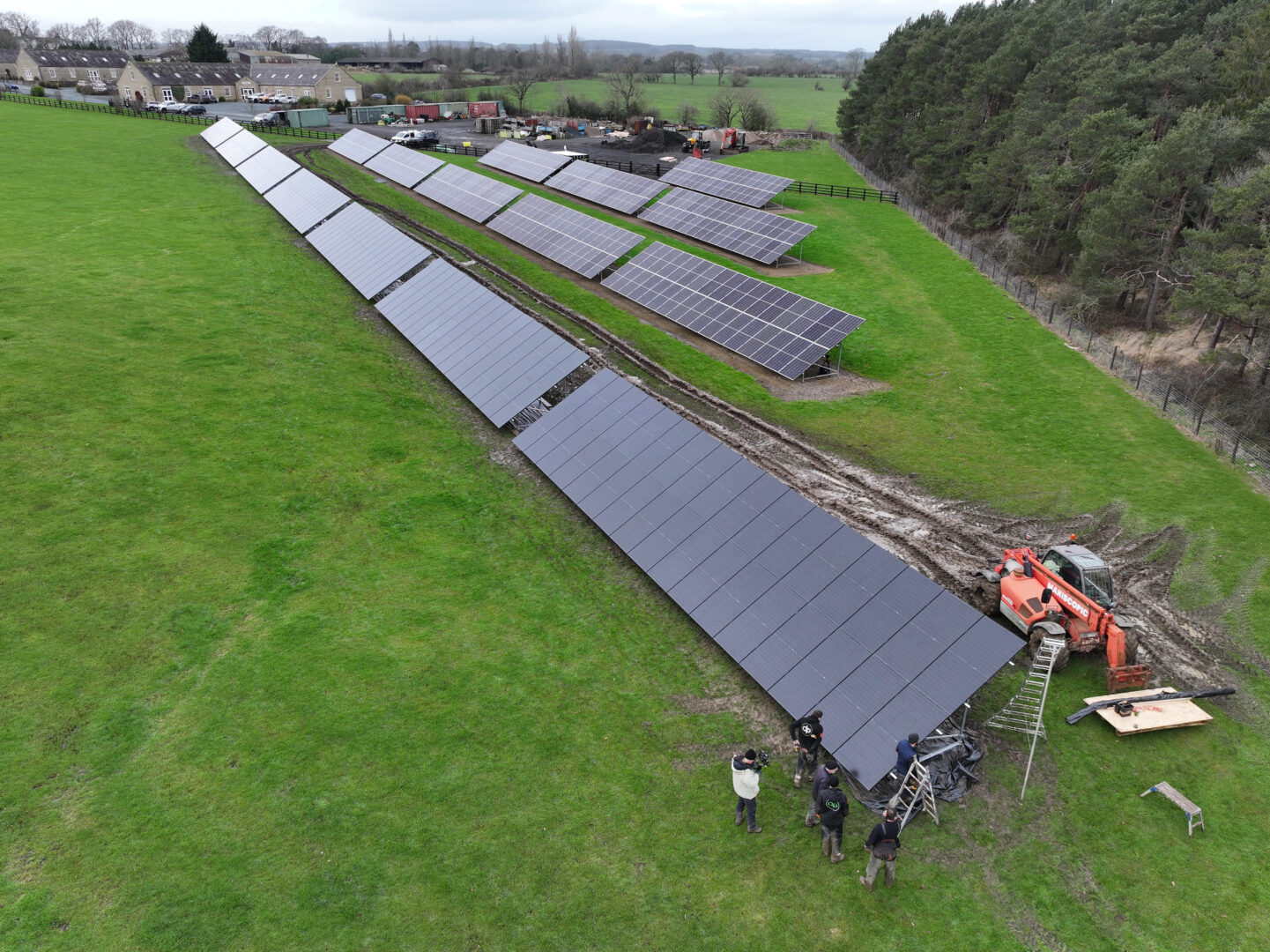

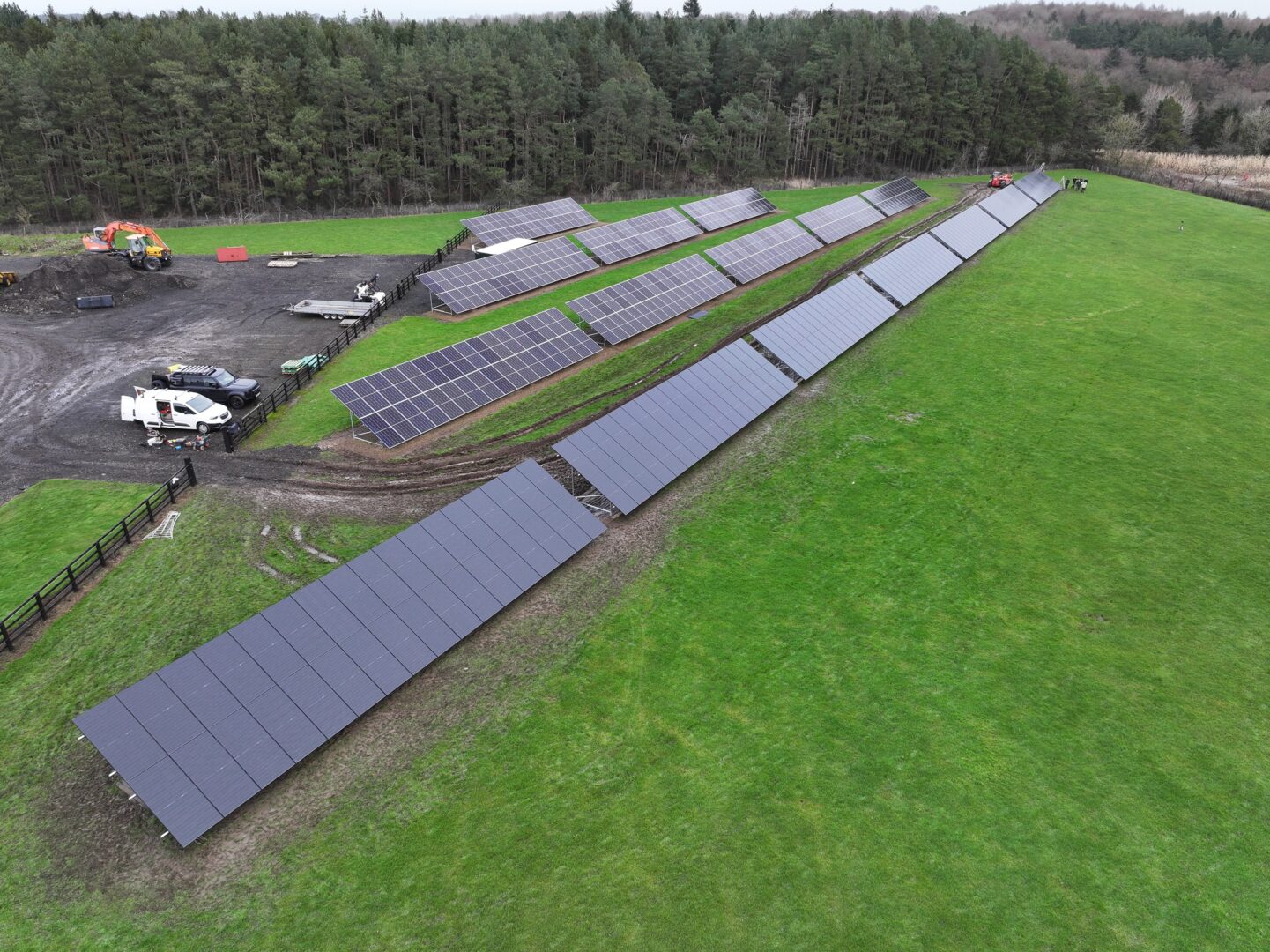

“Het project waar we hier aan werken is een uitbreiding van een bestaand zonne-energiesysteem. We voegen zeven extra draagconstructies toe aan de bestaande negen constructies.” Daarmee schetst David Page, algemeen directeur van D Page Contractors, de omvang van het project in Oakwood Business Park. De oorspronkelijke installatie van negen constructies (2023) is opgeschaald naar zestien. De capaciteitsuitbreiding werd in slechts vier dagen gerealiseerd met de door FIRST BASE geleverde combinatie van schroeffundamenten en een modulaire grond-gebonden stalen draagconstructie.

De uitdaging: zware klei en blootstelling aan de wind

Oakwood Business Park ligt in een open gebied met hoge windbelasting wind en een zware kleiachtige ondergrond. Klei biedt een hoge weerstand maar vraagt om een voldoende diepe, gecontroleerde inbedding om zetting en verschuiving te voorkomen. Om aan deze eisen te voldoen, vereist de fundering een ontwerp dat bestand is tegen extreme opwaartse en horizontale krachten. De eigenaar van Oakwood Business Park, Alan Cryer, koos bewust niet voor een standaard monopaalconstructie, maar voor een tweepuntsconfiguratie. Door zowel aan de voor- als achterzijde van het frame een schroeffundament te plaatsen, wordt de belasting verdeeld over twee ankerpunten in plaats van één. Dit resulteert in een bredere basis en een aanzienlijk hoger draagvermogen. Alan: “Het draait om stabiliteit. Gezien de zware kleigrond en de windbelasting die we hier ervaren, wilde ik geen systeem met één paal. Ik wilde twee schroeffundamenten per frame, juist vanwege de sterke wind op locatie. Dat was mijn belangrijkste overweging.” Sinds de installatie heeft het systeem meerdere perioden met hoge windsnelheden doorstaan, zonder enige vorm van verplaatsing.

Het proces: een geteste en nauwkeurige installatiemethode

Het team realiseerde de uitbreiding uit in vier opeenvolgende fasen. Eerst werden een terreininspectie en draagkrachtproeven uitgevoerd om ervoor te zorgen dat de juiste schroeffundamenten ingezet werden voor de zonne-installatie. Daarna is met een laserwaterpas het gemiddelde  maaiveldverloop verval gemeten, om de juiste installatiehoogtes te bepalen en een nauwkeurige uitlijning over de volledige lengte van de opstelling te waarborgen.

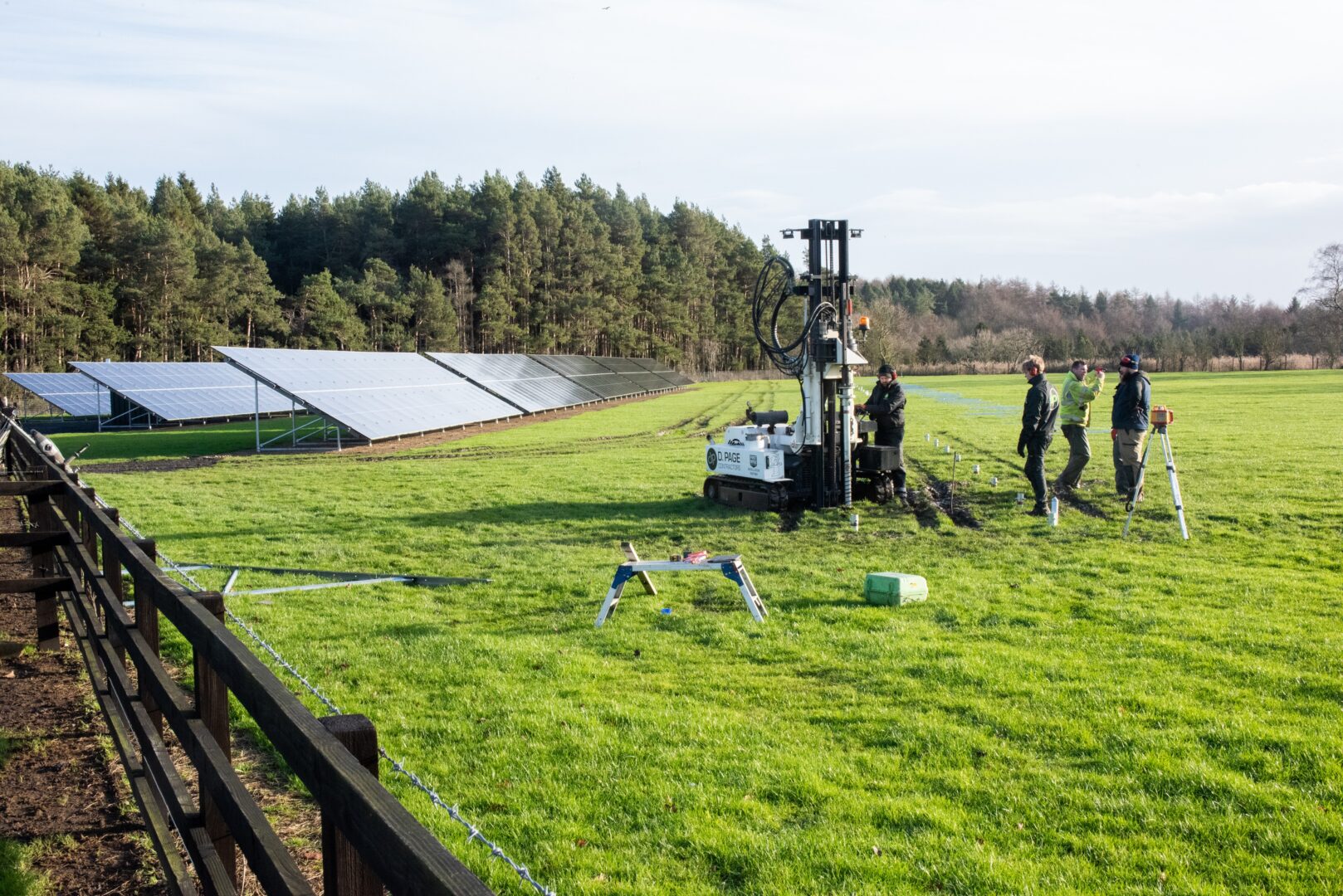

Na het vaststellen van de referentieniveaus werden de schroeffundamenten geïnstalleerd met de FIRST BASE M800 hydraulische indraaimachine. Een op de M800 gemonteerde ontvanger zorgde ervoor dat ieder schroeffundament in een rechte en consistente lijn over de volledige rij werd ingedraaid. Elke fase werd gecontroleerd en gemeten voordat de volgende stap werd gezet. Hoofdmonteur Alex Redfearn van D Page Contractors licht toe: “Wij zorgen ervoor dat iedere stap in het proces dubbel wordt gecontroleerd en gemeten wordt, zodat iedereen tevreden is.”

Het resultaat: een systeem dat blijft presteren

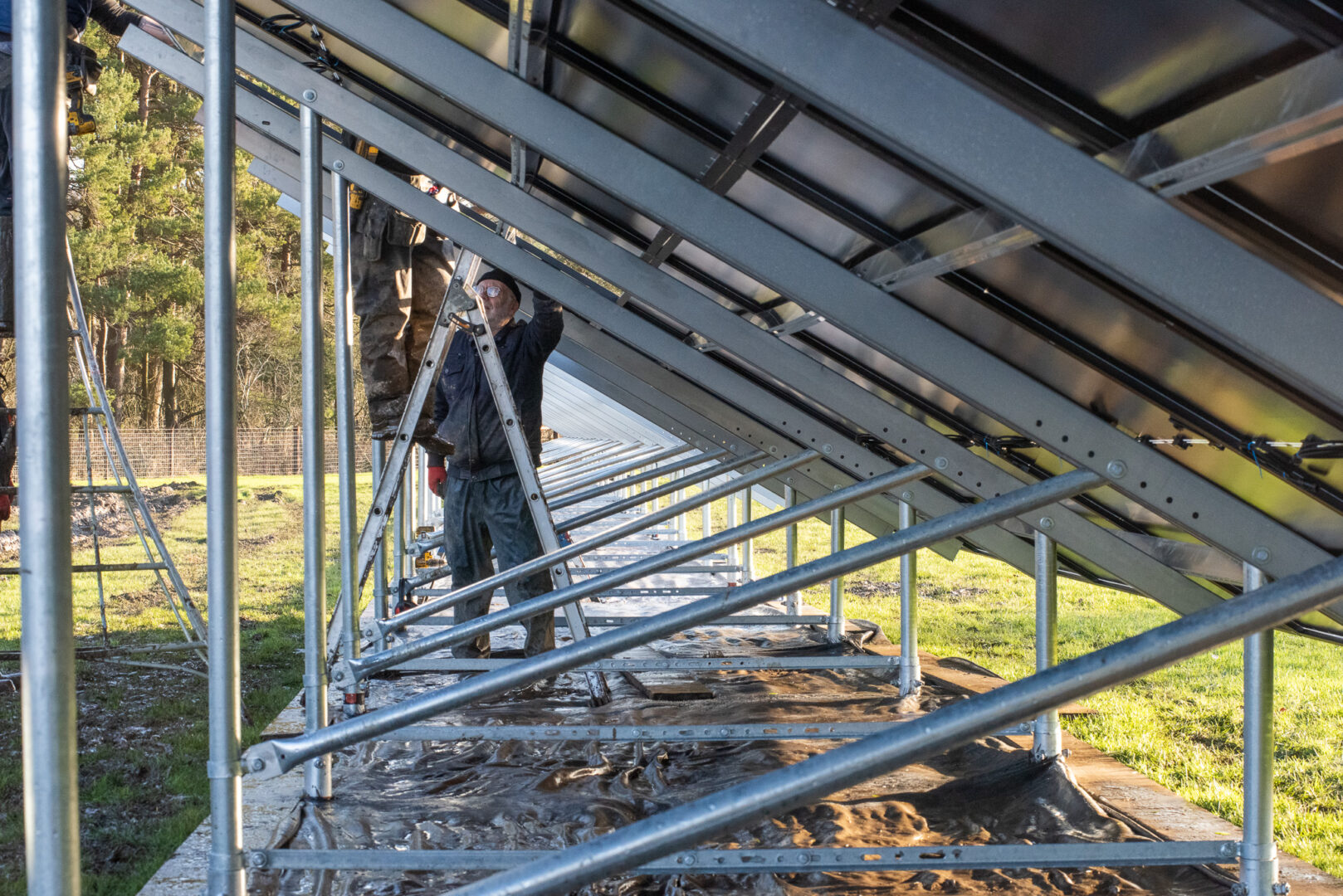

Bij Oakwood is gekozen voor consistentie in ontwerp en uitvoering. Door de schroeffundering en de modulaire draagconstructie uniform toe te passen over de volledige veldopstelling, is een stabiel en schaalbaar systeem gerealiseerd dat functioneert zoals berekend.

“Het hele project is zeer efficiënt verlopen,” aldus Alan. “We hebben vier jaar geleden met David samengewerkt, dus de samenwerking stond. Het project is heel erg soepel verlopen. Met veel zorg hebben we een goed systeem in elkaar gezet.”

Sinds oplevering heeft de installatie de ergste wind en regen van North Yorkshire doorstaan zonder verplaatsing. De schroeffundamenten en draagconstructie werken in tandem om de belasting diep in de klei over te brengen. het project bewijst dat de juiste combinatie van engineering en structurele integriteit, zelfs op uitdagend terrein, resulteert in een betrouwbare en hoogwaardige zonne-installatie.

Over Oakwood Park Business Centre

Oakwood Park Business Centre is een commercieel kantorenterrein nabij Harrogate in North Yorkshire. Op het terrein zijn diverse bedrijven gevestigd. Om de energievoorziening te verduurzamen en minder afhankelijk te worden van externe netlevering, is geïnvesteerd in een gefaseerd zonnesysteem op eigen terrein.

De zonne-installatie vormt een integraal onderdeel van deze langetermijnstrategie. Voor een nadere toelichting op het project en het installatieproces bekijk hieronder de volledige interviewvideo.
